Descripción

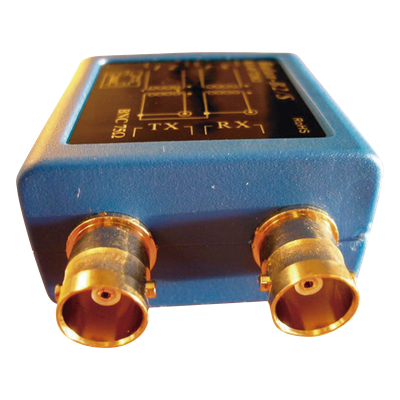

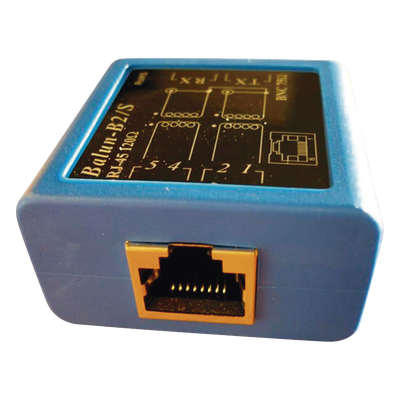

El balun E1 es un adaptador de impedancia pasivo diseñado para convertir señales portadoras E1 desde cable coaxial a cable UTP. Este dispositivo permite la interconexión entre equipos con interfaz desbalanceada de 75 ohmios mediante conectores BNC y equipos con interfaz balanceada de 120 ohmios a través de conector RJ45. Su operación completamente pasiva elimina la necesidad de fuente de alimentación externa, simplificando la instalación y reduciendo puntos de fallo en la infraestructura de comunicaciones.
Ideal para entornos de telefonía IP y redes de datos donde se requiere compatibilidad con equipos como el conmutador Grandstream UCM6510, este balun garantiza el cumplimiento del estándar ITU G.703 para circuitos E1 a 2048 kbps con mínima degradación de señal.
Características principales
- Conversión pasiva de impedancia sin requerimiento de alimentación eléctrica
- Compatibilidad verificada con conmutador Grandstream UCM6510
- Instalación rápida y sencilla sin herramientas especializadas
- Baja pérdida de inserción: 0.2 dB a 2 Mbps
- Cumplimiento del estándar ITU G.703 para interfaces E1
- Operación estable en rango de temperatura 0 ~ 75°C
Especificaciones técnicasVelocidad de datos2048 kbps (2 Mbps)Interfaz desbalanceada75 ohmios impedancia, 2 x conector BNC hembraInterfaz balanceada120 ohmios impedancia, 1 x conector RJ45Pérdida de inserción0.2 dB a 2 MbpsPérdida de retorno-29 dB a 2 MbpsDimensiones físicas54 x 44 x 25 mmPeso45 gEstándar de cumplimientoITU G.703 (pulse template)Temperatura de operación0°C ~ 75°CTipo de dispositivoAdaptador pasivo (sin alimentación requerida)Aplicaciones típicas
Conversión de señales E1 en centralitas telefónicas, equipos de transmisión de datos, routers de acceso, multiplexores y sistemas de comunicaciones donde se requiere interoperabilidad entre infraestructura coaxial 75Ω y cableado estructurado UTP 120Ω.
